Электроэрозионные проволочно-вырезные станки

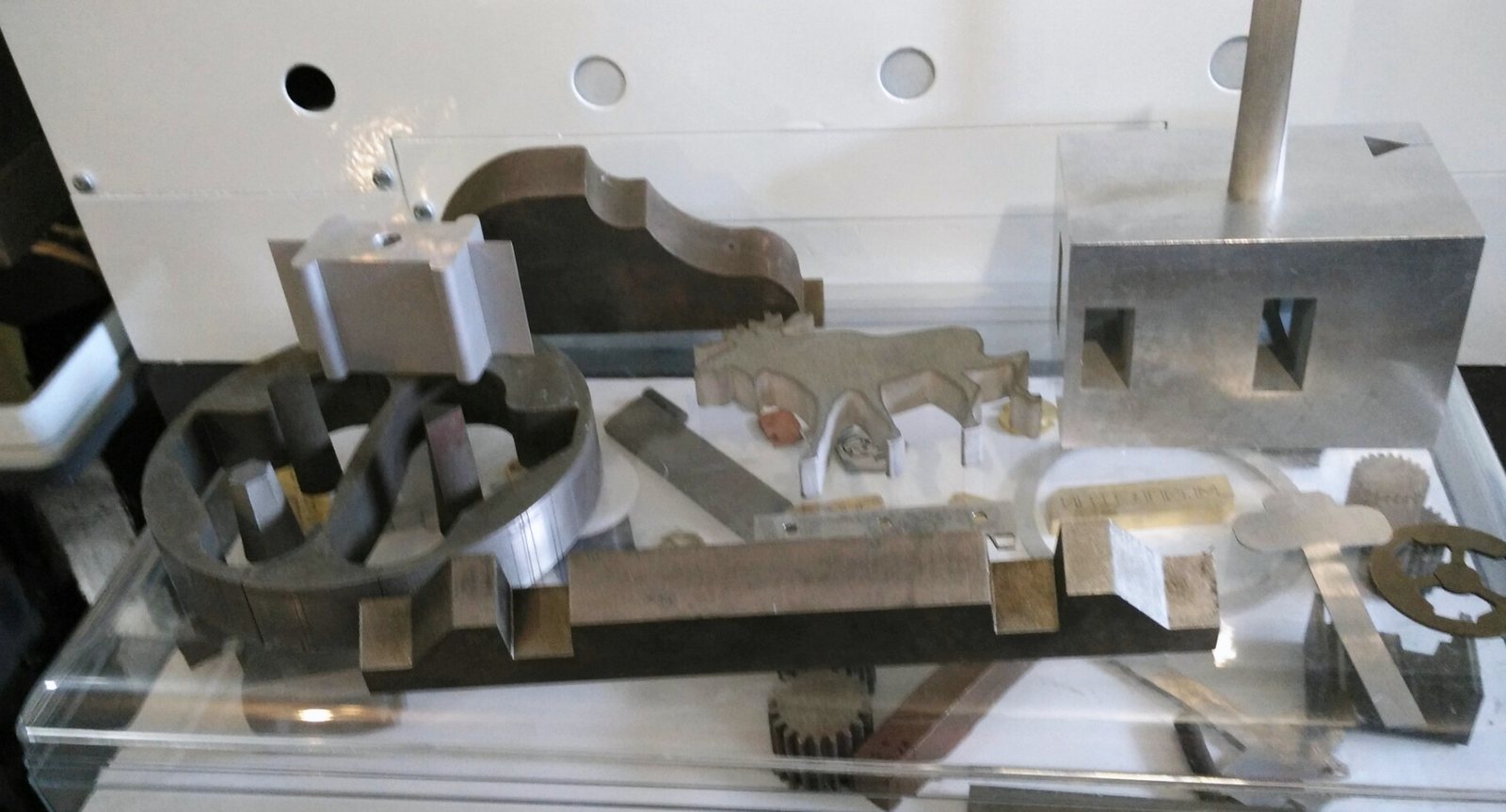

ИНТЕЛПРОМ выпускает станки серии А207 на 2 и 5 координат с собственной системой ЧПУ. На них вырезают детали штампов и пресс-форм, матрицы, пуансоны, фасонные резцы и шаблоны. Резка идёт в обычной водопроводной воде, проволокой от 0,025 мм, точность перемещений до ±5 мкм.

Выбрать станок +7 (495) 585-88-42

Detail.iso

%"Detail.iso"
N0 G92 X0 Y0
N1 G91 G20
N2 G01 X0 Y-5000
N3 G01 X-10000 Y0
N4 G01 X0 Y10000
N5 G01 X5000 Y0
N6 G02 X10000 Y0 I5000 J0
N7 G01 X5000 Y0
N8 G01 X0 Y-10000
N9 G01 X-10000 Y0
N10 G01 X0 Y5000
N11 M02
%

Тестовая деталь 20 × 15 мм. Проволока проходит контур по программе из примеров, которые готовит система подготовки программ в AutoCAD. Толщина детали на 3D-модели условная, 10 мм.

Модельный ряд

Сравнить характеристики

А207.92-М2

2-координатный

Генератор импульсов встроен в станочный модуль. Заменил А207.86-М2.

Деталь до: 160 × 250 × 80 мм
Точность: ±5 мкм
Проволока от: 0,025 мм

А207.93-М5

5-координатный

Оси U и V позволяют выполнять наклонную и коническую обработку. При резке одновременно работают X, Y, U и V.

Деталь до: 160 × 250 × 80 мм
Точность: ±5 мкм
Проволока от: 0,025 мм

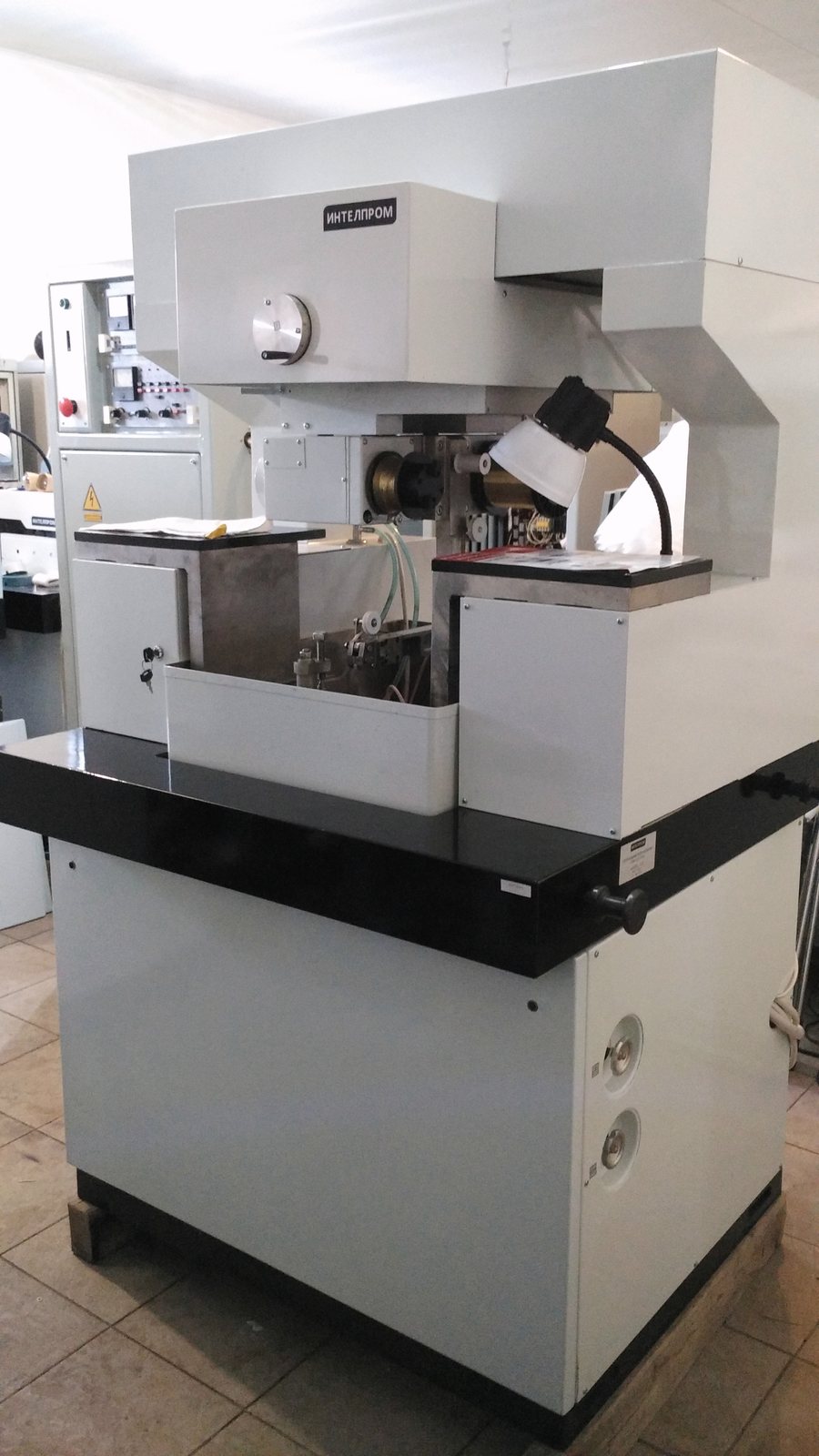

А207.79-М2

2-координатный

Самая большая рабочая зона ряда. Заготовка стоит на неподвижном столе, её вес не влияет на точность.

Деталь до: 430 × 270 × 120 мм
Точность: ±8 мкм
Проволока от: 0,1 мм

Как устроены станки

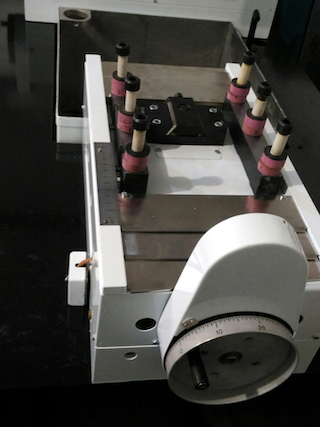

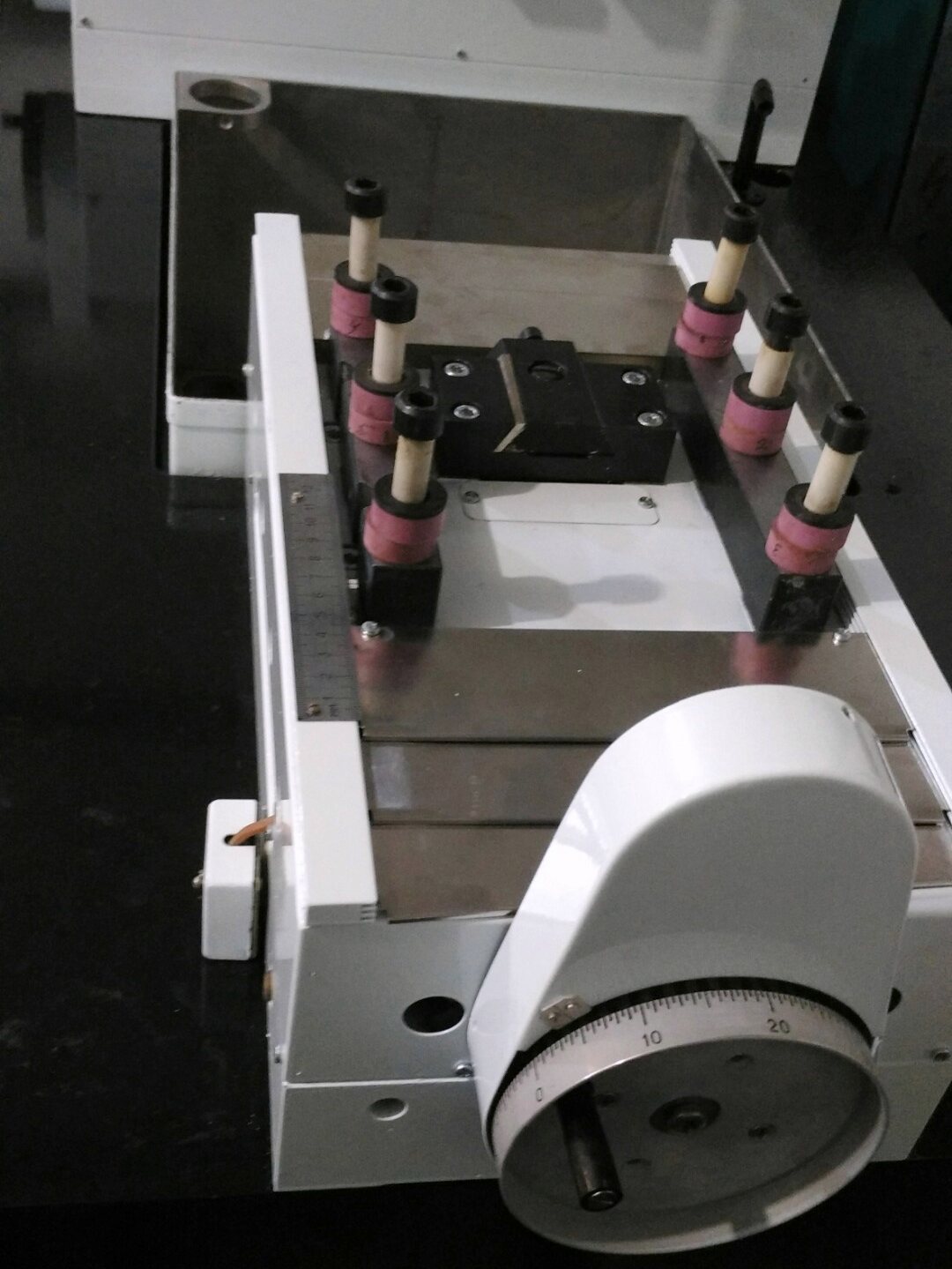

Резка в ванне с водой

Деталь целиком погружена в воду. Поэтому, в отличие от струйных станков, он эффективно режет контуры в полых трубах и пакеты плит с пустотами между слоями. Для пакетной обработки штампов это важно.

Водопроводная вода вместо деионизованной

Генератор технологического тока работает в воде из водопровода. Ионообменная смола, концентраты эмульсий и специальные масла не нужны.

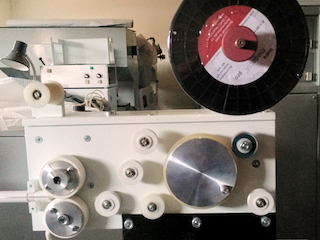

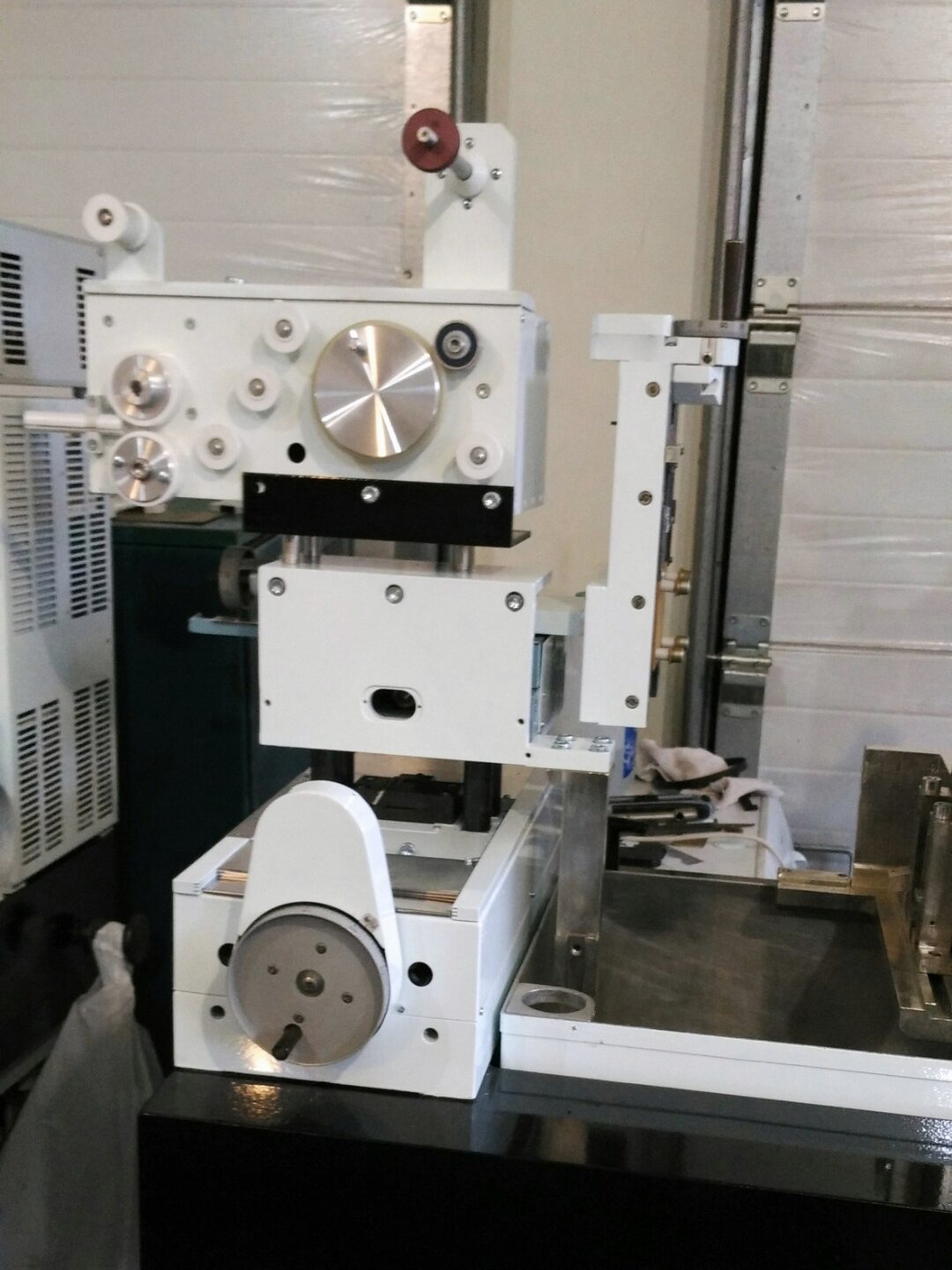

Недорогая проволока

Латунная, медная или молибденовая, без изоляционного покрытия, диаметром до 0,3 мм. Наименьший диаметр 0,025 мм, у А207.79-М2 он 0,1 мм.

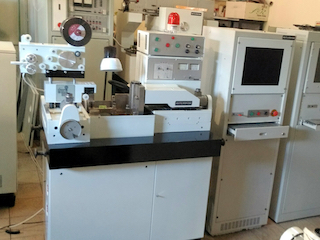

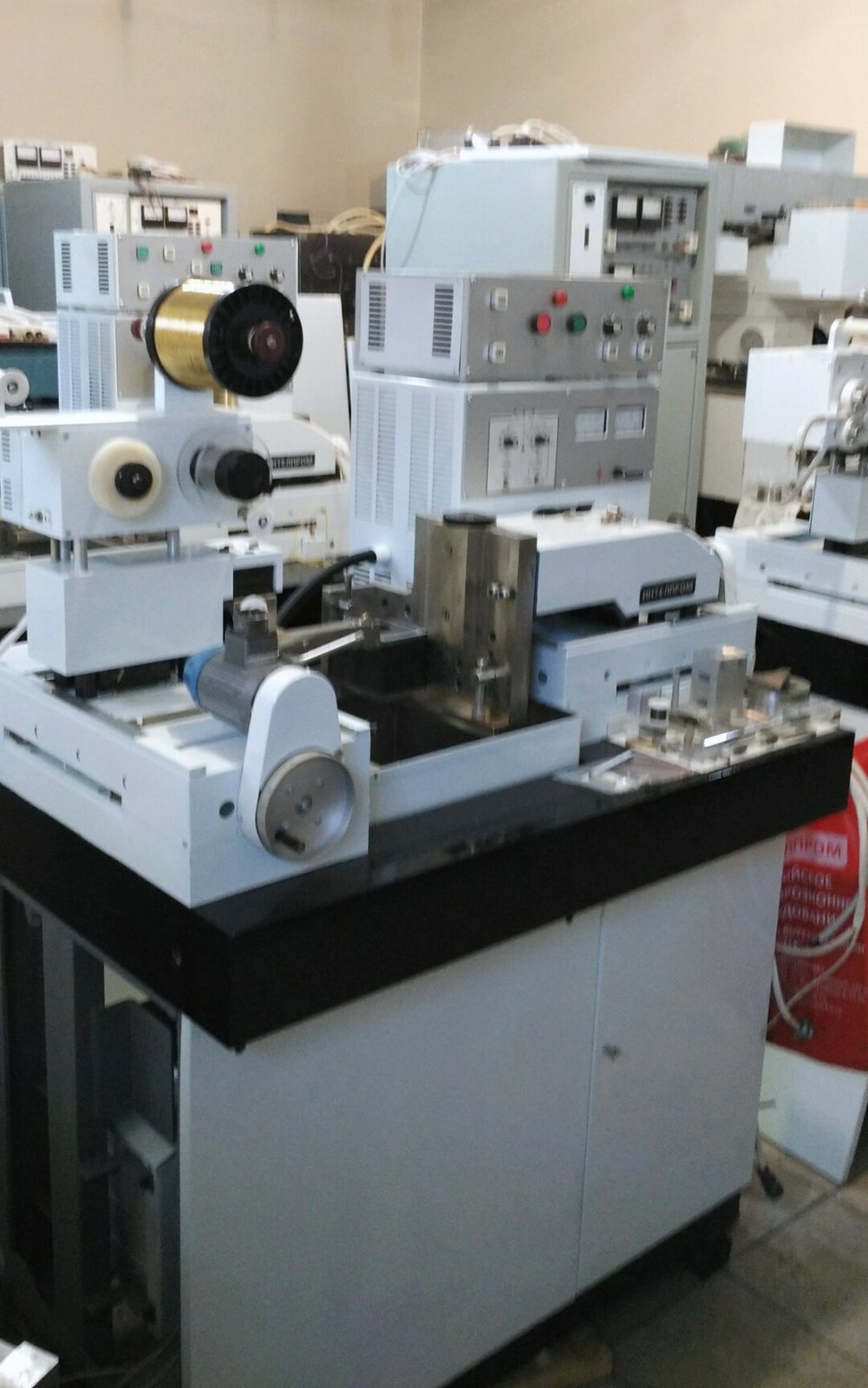

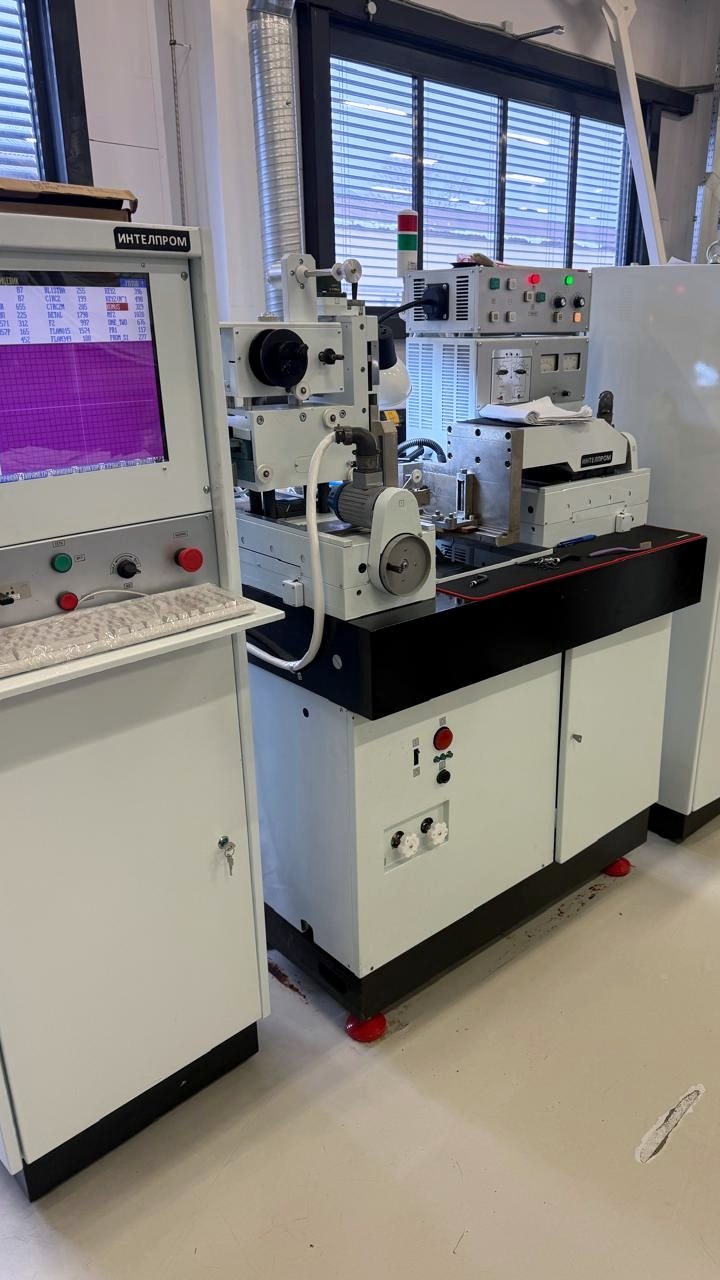

Своя система ЧПУ

Аппаратная часть и математическое обеспечение ЧПУ разработаны специально для проволочно-вырезных станков. Оператор работает с цветным LCD монитором, клавиатурой и лицевыми панелями, программы загружает с USB-накопителя.
